• Schornstein vergessen

    An diesem sogenannten Schornstein
    wurde eine Ölheizung betrieben.
    Der Betreiber wunderte sich nur,
    warum die Heizung häufige Störungen meldete.
    Ein Blick um die Halle brachte Aufschluss.
    Der Schornstein wurde schlicht vergessen.

  • Brandgefährlich

    Statt eines Schornsteins wurde
    einfach das Ofenrohr verlängert.
    Das Rohr wurde ohne Sicherheitsabstände
    durch die Holzwand geführt.
    Es wurde ein Kaminofen
    an dieser Konstruktion betrieben.
    Zum Glück kam es zu keinem Brandschaden.

  • Zeit für Neues

    Ein Kaminofen, dem schon
    von außen anzusehen ist,
    dass er betrieben wird.
    Der Ofen ist dermaßen undicht
    und beschädigt, dass
    das Feuer deutlich von außen
    sichtbar ist.

  • Abgasleitung

    Blick in eine Kunststoff-Abgasleitung
    einer Öl-Brennwertfeuerstätte
    Die Verschmutzung mit
    Ruß und Schwefel ist deutlich
    zu erkennen.

  • Gasfeuerstätte ohne Schornstein
    Die Abgase wurden einfach mit einem
    Tonrohr von 1 Meter Länge durch
    das Dach nach außen geführt.
    Die Folge waren Abgasrückstrom
    und die Gefahr der Co-Vergiftung.

  • Schornstein der Marke Eigenbau!!
    Aus Überresten von Schamotterohren
    (Form und Querschnitt) wurde ein
    Schornstein für einen Kaminofen errichtet.

  • Eigenbau

    Das Luft-Abgas-System einer
    Gasfeuerstätte wurde eigenhändig geändert.
    Dach und Mauerwerk wurden durch
    die Abgase ständig feucht.
    Man wollte sich auf diese Weise behelfen.
    Die Änderung des Luft-Abgas-Systems
    hatte eine ständige Rezirkulation von Abgas zur Folge.
    Eine schlechte Verbrennung mit
    hohen Kohlenmonoxid-Werten
    waren das Resultat.

  • Eigenbau

    Das Luft-Abgas-System einer
    Gasfeuerstätte wurde eigenhändig geändert.
    Dach und Mauerwerk wurden durch
    die Abgase ständig feucht.
    Man wollte sich auf diese Weise behelfen.
    Die Änderung des Luft-Abgas-Systems
    hatte eine ständige Rezirkulation von Abgas zur Folge.
    Eine schlechte Verbrennung mit
    hohen Kohlenmonoxid-Werten
    waren das Resultat.

  • Ohne Wartung

    Eine Ölheizung, die seit 2 Jahren
    nicht mehr gewartet wurde.
    Begründung -Verwendung von Additiven und Blaubrenner,
    es kann kein Ruß entstehen-
    Die Kosten für die anschließende Wartung
    waren doppelt so hoch.

  • Ohne Wartung

    Eine Ölheizung, die seit 2 Jahren
    nicht mehr gewartet wurde.
    Begründung -Verwendung von Additiven und Blaubrenner,
    es kann kein Ruß entstehen-
    Die Kosten für die anschließende Wartung
    waren doppelt so hoch.

  • Zum Glück gibt’s Schornsteinfeger

    Blick in das Abgasrohr eines Heizkessels
    Ölheizung mit Blaubrenner,
    deutlich zu erkennen sind die
    Rußbildung und die Ablagerungen.
    Die Heizung verursachte aufgrund
    des geringen freien Querschnitts regelmäßig Störungen.

  • Rohr statt Schornstein

    Abgasführung eines modernen Verbrennungsmotors.
    Kraft-Wärme-Kopplung
    Es wurde einfach ein zölliges Rohr (Schwarzblech)
    gebogen und durch die Außenwand verlegt.

  • Schalldämpfer mit Abgasleitung einer
    Gas-Brennwertfeuerstätte.
    Die Abgasleitung und der
    Schalldämpfer sind komplett verrußt.
    Die Abgasleitung wurde undicht.
    Die Feuerstätte konnte nicht länger
    betrieben werden.

  • Schalldämpfer mit Abgasleitung einer
    Gas-Brennwertfeuerstätte.
    Die Abgasleitung und der
    Schalldämpfer sind komplett verrußt.
    Die Abgasleitung wurde undicht.
    Die Feuerstätte konnte nicht länger
    betrieben werden.

  • Das Luft-Abgas-System aus Aluminium
    ist aufgerissen,
    es kam zur Vermischung von
    Frischluft und Abgas.

  • Konventionell gemauerter Schornstein
    Die Fugen wurden nicht vollständig vermörtelt. Es kam zu Abgasaustritt.
    Der Betreiber stellte ständigen Geruch von Rauch und Ruß fest.

  • Hier wird auf einen Schornstein verzichtet.
    Stattdessen wurde einfach das
    Ofenrohr etwas verlängert.

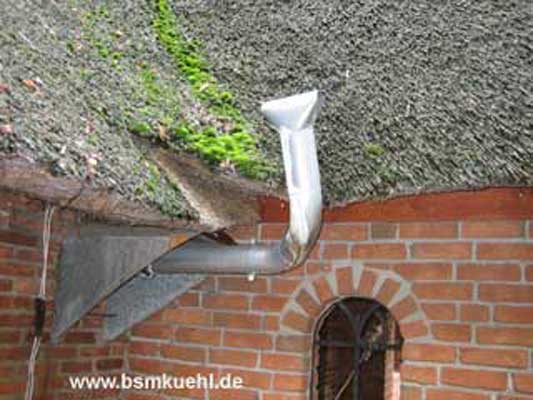

  • Es geht auch ohne

    An Stelle eines Schornsteins wurde hier
    einfach ein Abgasrohr verwendet.
    Das Abgasrohr wurde quer durch eine Werkstatt verlegt.
    Besonders pikant ist die Tatsache,
    dass dieses Gebäude auch noch mit Reet gedeckt war.
    Es wurde ein Kaminofen betrieben.

  • An Stelle eines Schornsteins wurde hier
    einfach ein Abgasrohr verwendet.
    Das Abgasrohr wurde quer durch eine Werkstatt verlegt.
    Besonders pikant ist die Tatsache,
    dass dieses Gebäude auch noch mit Reet gedeckt war.
    Es wurde ein Kaminofen betrieben.

  • Erfinderisch

    An Stelle eines Schornsteins wurde ein Abluftschlauch
    an der Fassade mittels Alu-Stangen und Kabelbindern montiert!!!!
    An dem so genannten Versuchsobjekt wurde ein Kaminofen betrieben.
    Hier lebt man im wahrsten Sinne des Wortes brandgefährlich.

  • Ein doppelwandiger Va-Edelstahlschornstein
    wurde direkt an einen mit Holz verschalten Giebel montiert.
    An dem Schornstein sollte ein Kaminofen
    betrieben werden.
    Der Schornstein wurde in Eigenleistung errichtet.

  • Ein Schornstein, der die Höhe über
    der letzten seitlichen Abstützung
    überschreitet ist nicht standsicher!
    Der Schornstein ist komplett gerissen.

  • Selbst gemacht

    Hier hat wieder einmal ein selbsternannter Fachmann zugeschlagen.
    Ein Schornsteinaufsatz wurde an der Mündung aufgesetzt.
    Er verschließt jedoch den zweiten Schornsteinzug
    an dem ein Kaminofen betrieben wird.
    Der Betreiber wunderte sich,
    warum sein Kaminofen nicht mehr funktionierte.

  • Zuluft

    Die Zuluftöffnung zum Aufstellraum einer
    Gastherme ist so stark verschmutzt gewesen,
    dass es zu fast vollständigem Abgasrückstrom gekommen ist!
    In der Wohnung wurde ebenfalls
    eine Dunstabzugshaube mit Abluft nach außen betrieben.

  • Vereisung

    Vereisung an der Abgasmündung
    einer Gas-Brennwertfeuerstätte.
    Nach nur einer Woche mit mäßigem Frost kam
    es immer wieder zu Betriebsstörungen.
